Терморегулятор для ульев АРТ-18-5Н от -5 до +40°С


Терморегулятор для ульев АРТ-18-5Н от -5 до +40°С

Артикул: 01596

Розничные :  3 080.00 руб
Мелкооптовые :  2 989.00 руб
шт.
 В корзину

Терморегулятор электронный для ульев АРТ-18-5Н диапазоны регулировки температуры от -5 до + 40°С.

Размеры (мм): в упаковке 110×80×75, только терморегулятор 90×50×70

Вес (г): 286

Материалы и элементы, используемые при изготовлении товара: в комплект, входит терморегулятор АРТ-18-5Н, датчик KTY-81-110 (на проводе 1,5 м), технический паспорт с вариантами схем подключения нагрузок.

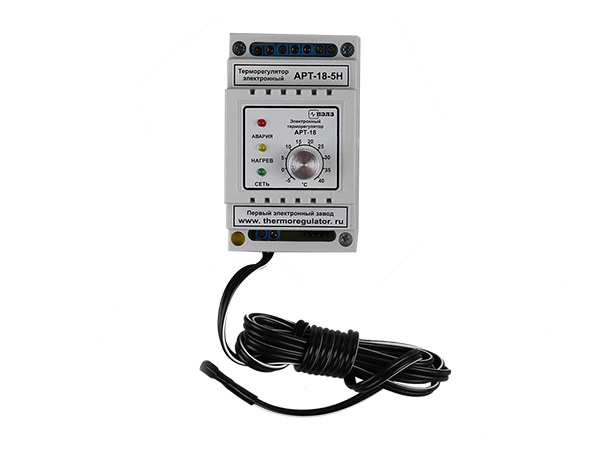

Терморегулятор состоит из корпуса, на передней панели которого находятся шкала регулирования температуры, ручка регулирования температуры и индикаторные светодиоды. Внутри корпуса находятся электронный блок, предохранитель и клеммники для подключения питающего напряжения, датчика и нагрузки. Датчик температуры подключается к нижнему клеммнику. В случае необходимости, его провод может быть удлинен до 7 м любым проводом. При этом полярность подключения датчика не имеет значения.

Описание: терморегулятор предназначен для управления работой нагревательных приборов, в том числе и электрообогревателей пчелиного улья.

Правила эксплуатации:

Для подключения прибора АРТ-18-5Н подсоедините провода питания, нагрузки и датчика к клеммнику в соответствии со схемой.

Схема А. Подключение в качестве нагрузки нескольких электрообогревателей рассчитанных на 220В, осуществляется параллельно (суммарный ток и мощность обогревателей не должны превышать максимально допустимые).

Схема Б. для подключения в качестве нагрузки нескольких электрообогревателей рассчитанных на 12В, используется сетевой трансформатор с выходным напряжением 12 В. Электрообогреватели подключаются параллельно ко вторичной обмотке трансформатора (суммарный ток и мощность обогревателей не должны превышать максимально допустимые как для трансформатора, так и для терморегулятора).

Схема С. При подключении нескольких электрообогревателей рассчитанных на напряжение менее 110В, подключение осуществляется последовательно (сумма рабочих напряжений N обогревателей должна быть близка к 220В). Комбинированное, параллельно-последовательное подключение электрообогревателей осуществляется при соблюдении вышеуказанных ограничений на каждом участке и в общем на такой нагрузке.

Термодатчик, расположенный на конце провода, вставьте в термометрическую гильзу или закрепите в месте контроля температуры (контрольный улей).

Установите на шкале терморегулятора необходимую температуру и включите прибор, при этом загорится светодиод "СЕТЬ".

Если температура датчика ниже заданной, через некоторое время регулятор включит нагрузку, начнется нагрев и загорится индикатор "НАГРЕВ".

При достижении заданной температуры, терморегулятор автоматически выключит нагрузку и светодиод “НАГРЕВ” погаснет.

После снижения температуры нагрузка опять включится и весь цикл повторится.

Все устройства снабжены системой контроля состояния датчика температуры.

Если датчик оборван или замкнут, прибор выключит нагрузку и включит индикатор "АВАРИЯ" (при наличии). Дальнейшая работа прибора станет возможной только после его отключения от сети и последующего его включения.

При эксплуатации терморегуляторов во влажных помещениях или на открытом воздухе целесообразно устанавливать их в щиты (боксы) с повышенном классом защиты (IP), что позволит предотвратить попадание внутрь конденсата, воды или посторонних предметов.

Меры безопасности:

При подключении терморегулятора и работе с ним, тщательно соблюдайте все правила обращения с электроприборами и требования техники безопасности.

Внимательно следите за надежностью и исправностью изоляции силовых проводов и проводов датчиков. Неисправность изоляции может привести к поражению электрическим током и выходу устройства из строя.

После первого включения терморегулятора несколько дней наблюдайте за его работой, при появлении дыма, запаха гари или других явных признаках неисправности выключите прибор и обратитесь в торгующую организацию.

Периодически, особенно в первые недели эксплуатации, проверяйте надежность крепления силовых проводов и подтягивайте слабо закрученные винты. Ненадежное крепление проводов может привести к пожару.

Не заменяйте "жучком" стандартный предохранитель и не устанавливайте предохранители на больший ток.

Основные технические данные:

Основные технические данные:

  • Напряжение питания переменное 220В, 50-60 Гц;
  • Диапазон регулировки температуры от -5°С до +40°С;
  • Температура окружающего воздуха от -40°С до +60°С;
  • Выходной управляющий сигнал - переменное напряжение 220В;
  • Максимальный выходной ток 5А;
  • Максимально возможная подключаемая к терморегулятору нагрузка 1кВт.

Характеристики терморегуляторов с аналоговым управлением серии АРТ-18:

Модель

Максимальный выходной ток

Максимальная нагрузка исполнительных реле

Диапазон регулировки температуры

Гистерезис

(разница между включением и выключением нагрузки)

АРТ-18-16Н

16А

3кВт

от -5 до + 40°С

2°С

АРТ-18-10Н

10А

2кВт

от -5 до + 40°С

2°С

АРТ-18-5Н

1кВт

от -5 до + 40°С

2°С
