Медогонка электрическая поворотная 6-ти рамочная автомат 220 Вольт ножки из стали


Медогонка электрическая поворотная 6-ти рамочная автомат 220 Вольт ножки из стали

Артикул: 01219

Розничные :  94 752.00 руб
Мелкооптовые :  88 830.00 руб
Уведомить о поступлении

Возможен обмен на продукты пчеловодства

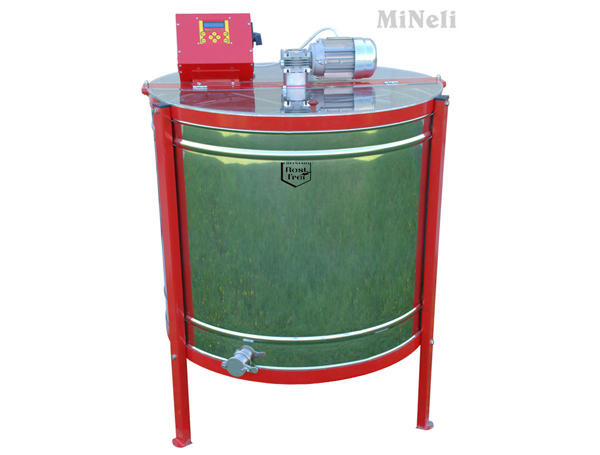

Медогонка электрическая 240В кассетная поворотная из нержавеющей стали, 6-ти рамочная Дадан-Блатта 300, D 850, автомат, пластифицированные ножки (MiNeli, Сербия).

Технические характеристики:

Привод

электрический

Электродвигатель

трехфазный, асинхронный, напряжение до 240В/50Гц

Материал бака

нержавеющая сталь AISI 304

Толщина материала бака, мм

0,5

Диаметр бака медогонки, мм

850

Тип используемых рамок

"Дадан - Блатта" 300

Количество рамок

6

Вид корзины

нержавеющая сталь AISI 304

Количество сливных кранов

1

Материал сливного крана

нержавеющая сталь AISI 304

Ножки медогонки

пластифицированные

Все части изделий, изготовленные из нержавеющей стали, вступающие в контакт с продуктами пчеловодства выполнены из пищевой нержавеющей стали марки AISI 304.

Материалы и элементы, используемые при изготовлении товара: Составными частями медогонки являются:

  • бак;
  • опорные ножки бака;
  • приводной трехфазный асинхронный двигатель;
  • корзина с кассетами для рамок;
  • крышка;
  • микровыключатель крышки;
  • кран для слива меда;
  • электрический блок-программатор;
  • главный тумблер.

Кассетная поворотная медогонка может работать в автоматическом и ручном режимах работы. Оба режима работы контролируются при помощи микропроцессорного контроллера, находящегося в электрическом блоке-программаторе, на котором находятся: панель управления с дисплеем для отображения информации о ходе работы, восемью кнопками и четырьмя светодиодами.

Производитель: SZTR MINELI, Сербия, г. Крагуевац.

Описание: Медогонка предназначена для откачки меда из рамок с распечатанными сотами. Откачка меда в медогонке осуществляется под действием центробежной силы оказываемой на кассеты с рамками. Центробежную силу производит приводной трехфазный асинхронный электродвигатель, питающийся при помощи частотного преобразователя от сети однофазного тока напряжением до 240В/50Гц.

Действия медогонки программируются путём нажатия кнопок управления. На дисплее отображаются программируемые пункты меню и значения параметров. Язык меню в программаторе изначально установлен русский. В программаторе есть следующие языки: английский, немецкий, сербский, словацкий и русский.
Язык выбирается следующим образом: До включения главного тумблера одновременно нажать кнопку START и кнопку ▲. Продолжая нажимать кнопки START и ▲, включить главный тумблер. После несколько секунд на дисплее появляется меню, на котором выбираются языки. Нажатием на кнопку ► выбирается желаемый язык. После выбора языка нажать кнопку SET, чтобы выбранный язык сохранился.Данная процедура выбора является одинаковой для всех языков.


Правила эксплуатации:

Важно! В начале эксплуатации, для притирки деталей, необходимо медогонку запустить на "холостом ходу" - без рамок с медом и без сильной нагрузки медогонки. Периодически необходимо проверять стяжку болтов, натяжение ремня (при наличии в данной медогонке) и при необходимости добавлять смазку. Только потом, постепенно добавлять нагрузку.

1. Медогонку поставить на плоскую и твердую поверхность. Если есть возможность, прикрепить медогонку к полу болтами через уже существующие на ножках медогонки отверстия.

2. Подключить медогонку к одному из источников питания:

- к электросети напряжением до 240В/50Гц.

Важно! Электрическая сеть, к которой подключается медогонка, должна быть заземлена и снабжена предохранителем 10А.

- к аккумулятору.

Из командной коробки выходят два провода - красный и черный. К этим двум проводам подсоединяется аккумулятор: к красному проводу положительный полюс (+), а к черному - отрицательный полюс (-) на аккумуляторе. Важно! Не перепутать полюса.

3. Рамки с распечатанными сотами ставятся в кассеты. Рамки приблизительно одинакового веса попарно распределяются по кассетам таким образом, чтобы противоположные кассеты всегда были заполнены.

4. Опустить крышку кассетной поворотной медогонки.

5. Включите главный тумблер.

6. На дисплее высвечивается сообщение, отображающееся две секунды.

MiNeli



Крагуевац



7. После двух секунд на дисплее появляется основное сообщение, показывающее, что медогонка готова к автоматическому режиму работы.

Автоматическая работа



УСТАНОВКА СТАРТ АВТО



8. Выберите желаемый режим работы.

Если необходимо прервать вращение кассет, нажать на кнопку STOP.

Важно! Никогда не выключать главный тумблер во время вращения кассет, потому что медогонка продолжает вращаться по инерции, без торможения.


Автоматический режим работы

При нажатии на кнопку AUTO выбирается режим работы. Если выбран автоматический режим, светодиод L1 загорится зеленым цветом.


Автоматический режим работы состоит из четырех шагов. Смотрите чертеж - рисунок вверху. (Примечание к чертежу: "Brzina" - "Скорость", "Vreme" - "Время", "Levo" - "Влево", "Desno" - "Направо").


При нажатии на кнопку SET включается режим установки параметров автоматического режима работы (Программирование).

Программирование:



Скорость 1  35%





Путем нажатия кнопок ◄ и ► выбираются желаемые параметры автоматического режима работы (Скорость1, Скорость 2, Время 1, Время 2).

Путем нажатия кнопок ▲ и ▼ определяется значение выбранного параметра. Одно нажатие изменяет параметр на одну единицу. Если держать кнопку на полсекунды дольше, параметр будет непрерывно меняться до тех пор, пока не отпустите кнопку (максимум - до предельного значения параметра).

Диапазон параметра "Скорость" - от 15% до 100% максимальной скорости.

Диапазон параметра "Время" - от 0:00 до 9:59 минут.

При нажатии на кнопку SET все установленные параметры записываются в память контроллера. На дисплее отображается основное сообщение.

Автоматическая работа

УСТАНОВКА СТАРТ АВТО



При нажатии на кнопку STOP измененные параметры не сохраняются в памяти, а при автоматическом режиме работы используются предварительно сохраненные в памяти параметры. На дисплее отображается основное сообщение.

При нажатии на кнопку START, если светодиод L1 горит зеленым, запускается цикл автоматического режима работы.

Двигатель кассетной поворотной медогонки начинает работать, и начинается откачка меда. Светодиод L4 горит красным цветом, оповещая о том, что двигатель работает, и кассеты вращаются.

Первый шаг в цикле выполняется при выборе параметров Скорость1 и Время 1. Обозначение 1/4 означает, что выполняется первый из четырех шагов. Обозначение Направо обозначает направление вращения машины.

Авто 1/4  T=3:42

Направо      V= 35%



Следующие шаги автоматического режима работы обозначены как 2/4, 3/4, 4/4, и для их реализации используются значения параметров Время и Скорость в соответствии с Чертежом.

Время Т отсчитывается от установленного значения параметра до 0:00. Буквой V обозначается скорость, установленная при помощи соответствующего параметра Скорость.

Светодиод L2 горит зеленым, когда включено правое направление вращения кассет, а L3 горит, когда включено левое направление вращения кассет.

По завершении шага, если необходимо изменить направление вращения, активируется торможение медогонки.

Авто 1/4

СТОП



По окончании шага 4/4 включается прерывистый звуковой сигнал продолжительностью 10 секунд. Нажатием на кнопку STOP данный сигнал прекращается.

Цикл завершен



В процессе выполнения автоматического цикла существует возможность изменять установленные параметры шага, выполняющегося на данный момент. Путем нажатия кнопок ◄ и ► изменяется параметр Время, а путем нажатия кнопок ▲ и ▼ изменяется параметр Скорость. Изменение данных параметров автоматически сохраняется в памяти и продолжает быть активным в ходе дальнейшей работы.

При нажатии на кнопку STOP в процессе работы активируется торможение двигателя, и автоматический режим работы прерывается. После остановки машины активируется прерывистый звуковой сигнал продолжительностью 10 секунд, который можно остановить нажатием кнопки STOP.

Открывать крышку в ходе вращения корзины не разрешается. Если в процессе работы откроется крышка, автоматически активируется торможение двигателя, а на дисплее отображается сообщение "Закройте крышку".

Закройте крышку



После закрытия крышки на дисплее отобразятся две кнопки - START и STOP. При нажатии на кнопку START медогонка продолжит свою работу. При нажатии на кнопку STOP автоматический режим работы будет прерван.

СТАРТ / СТОП



Важно! Извлечение рамок производить только тогда, когда кассеты медогонки полностью остановятся, и когда светодиод L4 загорится зеленым цветом.


Ручной режим работы

При нажатии на кнопку AUTO вы переходите на ручной режим работы. Светодиод L1 загорается красным цветом.

Путем нажатия на кнопки ◄ ("Влево") и ► ("Направо"), пока двигатель выключен, выбирается направление вращения кассет. В зависимости от выбранного направления вращения загорается светодиод L2 или L3.

Путем нажатия на кнопки ▲ ("Вверх") и ▼ ("Вниз") меняется скорость вращения.

Ручная работа  T=0:00

Направо      V= 45%



При нажатии на кнопку START начинает работать двигатель медогонки. Светодиод L4 горит красным цветом, оповещая о том, что двигатель работает, и кассеты вращаются.

При нажатии на кнопку STOP активируется торможение двигателя, и кассеты перестают вращаться.

Если в процессе ручного режима работы откроется крышка, следует поступить так же, как и при включенном автоматическом режиме работы.

Важно! Извлечение рамок производить только тогда, когда кассеты медогонки полностью остановятся, и когда светодиод L4 загорится зеленым цветом.

Обслуживание медогонки:

Периодически необходимо проверять состояние медогонки, а также, хорошо ли затянуты болтовые крепежи на медогонке. Привод и передача мощности идет через редуктор, поэтому обслуживание передачи не требуется.

Очистка электрической кассеты-программатора производится исключительно при помощи влажной тряпки.

Внутреннюю часть кассетной поворотной медогонки мыть стандартными средствами для мытья оборудования для меда.

Важно! Если по каким-либо причинам необходимо снять или произвести монтаж приводного трехфазного асинхронного двигателя медогонки, перед этим следует отсоединить медогонку от электросети и подождать 5 минут, чтобы конденсаторы частотного преобразователя в электрической кассете-программаторе разрядились.

Производитель оставляет за собой право вносить изменения в конструкцию изделий без предварительного уведомления покупателя.
